Schiffsmodell vom Typ Nef in M 1 : 25


Das Nef, altertümlich auch Naves, Cinque-Port-Schiff oder zur deutlicheren Abgrenzung von der allgemeinen französischen Bezeichnung Nef für Schiff, auch Normannisches Nef genannt, bezeichnet einen einmastigen Handelsschiffstyp, der im Mittelalter vom 11. Bis zum 13. Jahrhundert vor allem an Westeuropäischen Küsten und bei dem südenglischen Städtebund, den Cinque Ports sehr verbreitet war. Allgemein bekannt ist das Nef durch Darstellungen auf Stadtsiegeln, der Abbildung von Kreuzfahrerflotten und der möglichen Abbildung früher Nef-Typen auf dem Teppich von Bayeux.

Auf mittelalterlichen Abbildungen ist der Schiffstyp als reines Segelschiff durch die fehlenden Riemen relativ leicht von Wikingerschiffen wie der Knorr oder dem Langschiff zu unterscheiden.

Ursprünglich aus Westeuropa stammend war der Schiffstyp der Nef als Frachtschiff, Handelsschiff und Truppentransporter im gesamten europäischen Raum verbreitet. Aufgrund ihrer ähnlichen Segeleigenschaften wurde die Nef im 13. Jahrhundert auch gerne in Flottenverbänden zusammen mit der aufkommenden Kogge eingesetzt. Beide Typen, Nef und Kogge stellten schwere Lastschiffe dar, deren Bedarf sich aus dem verstärkt aufkommenden Handel mit Massengütern wie Wein aus Westfrankreich ergab und die in Folge von allen europäischen Nationen der atlantischen Küste übernommen worden sind.

Der älteste schriftliche Beleg für diesen Schiffstyp existiert zu der Eroberung von Lissabon im Jahre 1147 durch eine Kreuzfahrerflotte. Wie weit verbreitet der Schiffstyp im Mittelalter spätestens ab dem 12. Jahrhundert war, bezeugt auch die Vielzahl erhaltener Nefsiegel. Stadtsiegel die Abbildungen von Nefs zeigen existieren zum Beispiel von La Rochelle (1308), Lübeck (1230), Sandwich (1238), Dunwich (1269), Dover (1281), Pool (1315), Yarmouth (1280) und San Sebastian (1335).

Wilhelm der Eroberer setzte 1066 vermutlich auch frühe Schiffe dieser Bauart (noch ohne Kastelle) bei seiner Landung in Britannien ein. Sicher belegt ist, dass während der Kreuzzüge Nefs häufig auch als Kreuzfahrerschiffe benutzt wurden. So bestand zum Beispiel das Geschwader von Richard Löwenherz bei seinem Kreuzzug nach Palästina aus dreiunddreißig Nefs.So kamen auch die Mittelmeerstaaten in Berührung mit diesem Schiffstyp. In der Hochzeit der Nefs wurden diese auch von venezianischen Kaufleuten gebaut und eingesetzt.

In England waren Nefs noch bis ins 13. Jahrhundert weit verbreitet. So bestand zum Beispiel die Flotte, mit der König Heinrich III. von England im Jahr 1242 den königlichen Schatz von England nach Bordeaux bringen ließ, aus dreizehn Nefs, zwei Koggen und einem Schiff unbekannten Typs

Das Nef entwickelte sich wahrscheinlich als Mischtyp aus den Wikingerschiffen, im Speziellen der Knorr und dickbäuchigeren romanischen Schiffstypen. Entstanden ist der frühe Typ der Nef wahrscheinlich in der Region um La Rochelle, um den Bedarf an höheren Frachtkapazitäten zu decken. Allerdings ist sich die Wissenschaft in diesem Punkt uneins und es gibt auch Stimmen, die behaupten, dass der Schiffstyp in England unter dem Einfluss dänischer und normannischer Einwanderer entstanden sei.

Obwohl zeitlich und örtlich Unterschiede in der Bauweise auftraten, war das Nef nach skandinavischer Schiffsbautradition ein auf Kiel in Klinkerbauweise breit gebautes Schiff. Gegenüber der nordischen Kogge waren gerundete Stevenformen üblich, wie wir sie von normannischen Schiffen kennen. In der Grundkonstruktion ähnelt es mit seinem Rumpf in Klinkerbauweise und dem an Steuerbord angebrachten Seitenruder der Knorr, ist aber deutlich bauchiger als die skandinavischen Vorläufer. Im Gegensatz zu diesen war das Nef mit einem durchgehenden Deck ausgestattet, stieg aber an den Schiffsenden zu den Steven oft steil an.

Der Schiffstyp besaß nur einen Mast mit einem weit ausladenden Rahsegel und keine Riemen. Der Mast war durch Wanten gestützt, die teilweise schon als Leitern ausgelegt wurden.

Beeinflusst durch mediterrane Schiffstypen bekam das Nef ab dem 12. Jahrhundert vorn und hinten aufgeständerte Kastelle, die im Laufe der Zeit beplankt und in den Schiffskörperverband einbezogen wurden. Die Kastelle dienten der besseren Verteidigung des Schiffes und waren meist mit Bogenschützen, Schleudern oder Katapulten bewaffnet. Im 13. Jahrhundert wurde, beeinflusst durch die Kogge, auch bei den Nef zur Steuerung zunehmend das Seitenruder durch das Heckruder ersetzt. Konstruktionsbedingt verschwand damit auch die typisch gerundete Stevenform im Heck der Nef.

Das Verhältnis von Länge über alles zu Breite betrug bei einer Nef in etwa drei zu eins, ein Seitenverhältnis, das wir genauso bei der Kogge und dem wesentlich später verwendeten Schiffstyp der Karracke wiederfinden. Damit war das Nef ein relativ langsames Schiff, dessen merkantiler Vorteil vor allem in der hohen Ladekapazität bestand.

Die Länge einer Nef belief sich in der Regel auf 18 bis 20 m und eine Tonnage von 60 bis 100 Tonnen. Allerdings wurden in Venedig auch Nefs gebaut, deren Länge bis zu 40 m betrug und eine Tonnage von 200 Tonnen erreichten.

Ab dem 13. Jahrhundert wurde das Nef zunehmend durch die Kogge verdrängt. Dennoch übte die Konstruktion entscheidenden Einfluss auf die Entwicklung der Nao im 14. Jahrhundert aus.

Technische Details:

Modellgröße im Lichten: 1350mm (l) x 500 mm (b) x  1200 mm (h)

Ein Sockel sollte um das Modell ca. 100 mm größer sein, Farbe grau, RAL-Ton auf Nachfrage.

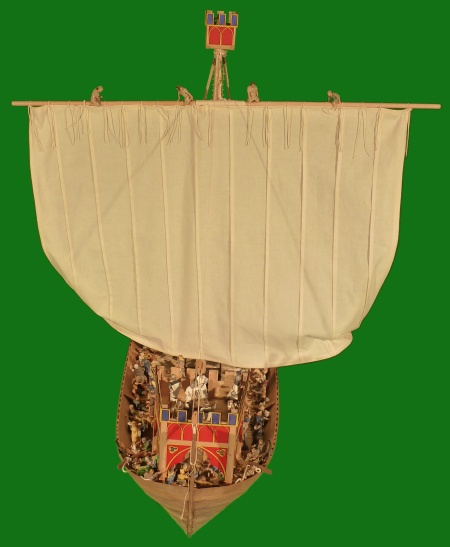

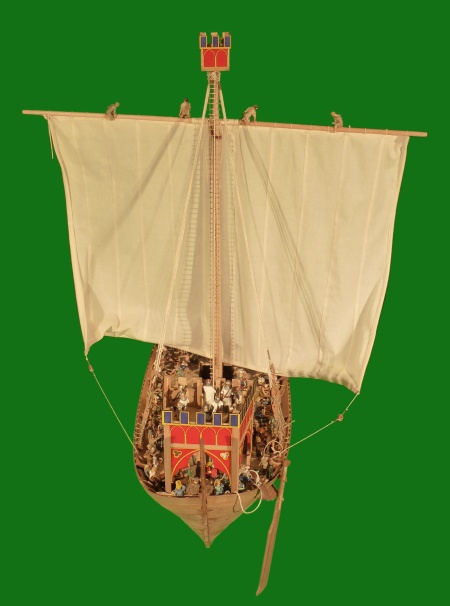

Ein Atlantik taugliches Schiff vom Typ Nef, bugseitig links heckseitig rechts

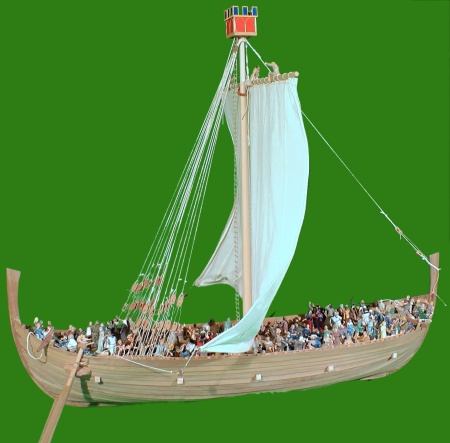

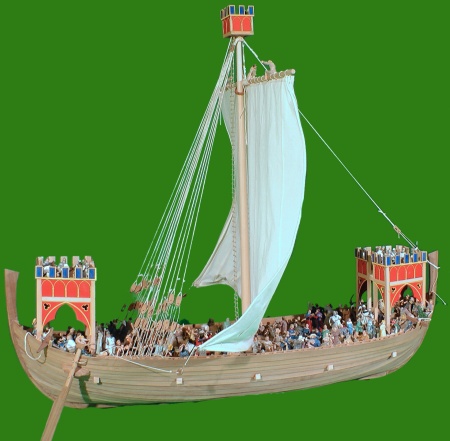

Seitenansicht eines Pilgerschiffs für 400 Personen vom Typ Nef mit Kastellen Seitenansicht eines Pilgerschiffs für 400 Personen vom Typ Nef ohne Kastelle

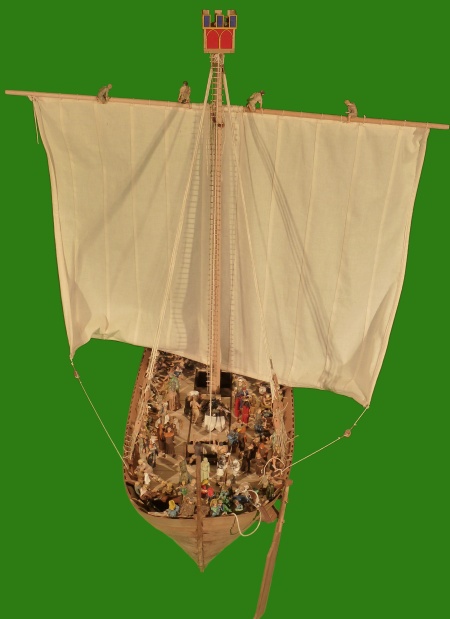

Nef ohne Kastelle heckseitig

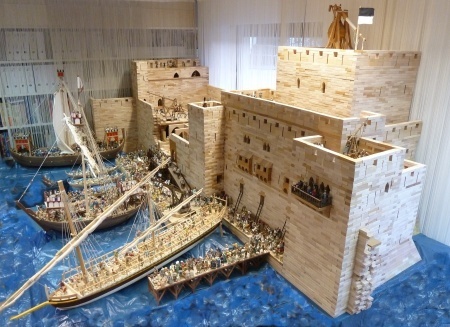

Modell des Pilgerschiffs vom Typ Nef (hinten links) im Inspirationsmodell 1291 - Rückzug aus dem Heiligen Land - die Templerburg Tortosa in Syrien  - 2016

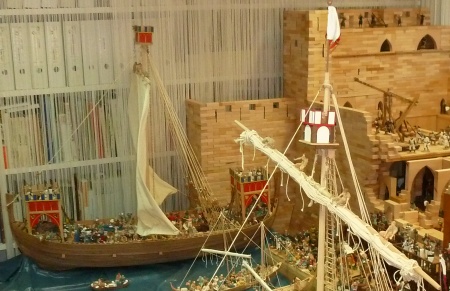

Nef im Hintergrund verläßt  den Hafen von Tortosa unter Segel

Kogge im Vordergrund bei der Beladung, im Hintergrund die gerade abfahrende Nef

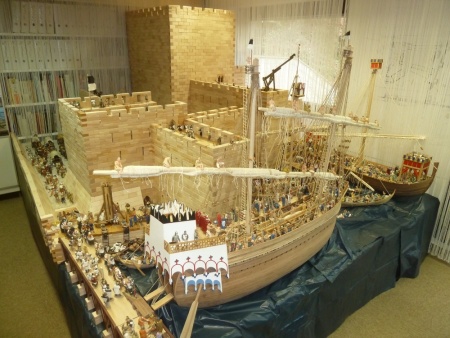

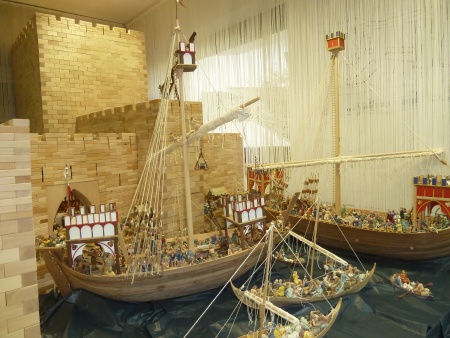

Modell der Nef im Inspirationsmodell 1291 - Rückzug aus dem Heiligen Land - die Templerburg Atlit in Israel rechts außen und unten im Bild - 2017



Pilger-, in diesem Inspirationsmodell als Flüchtlingsschiff im Einsatz

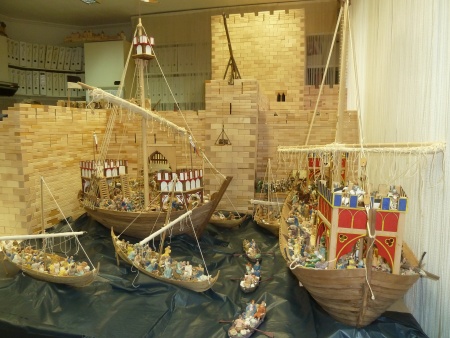

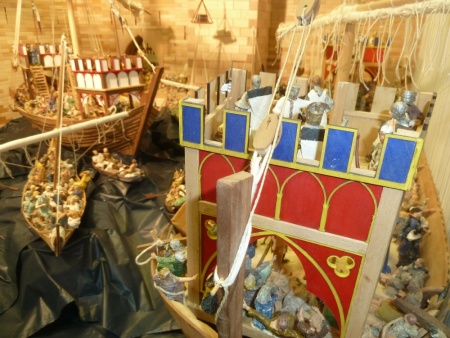

Modell der Nef im Inspirationsmodell 1291 - Rückzug aus dem Heiligen Land - die Templerburg Atlit in Israel 2017

Wissenschaftliche Beratung/ Planung: Dr. phil. Ulrich Alertz
Schiffsherstellung: Michael Siepen
Figurenbau einschließlich Inszenierung: Bernhard Siepen
Modellfotos: Bernhard Siepen







Copyright: Gesellschaft für Internationale Burgenkunde e.V., Aachen

Stand: 30.03.2017
